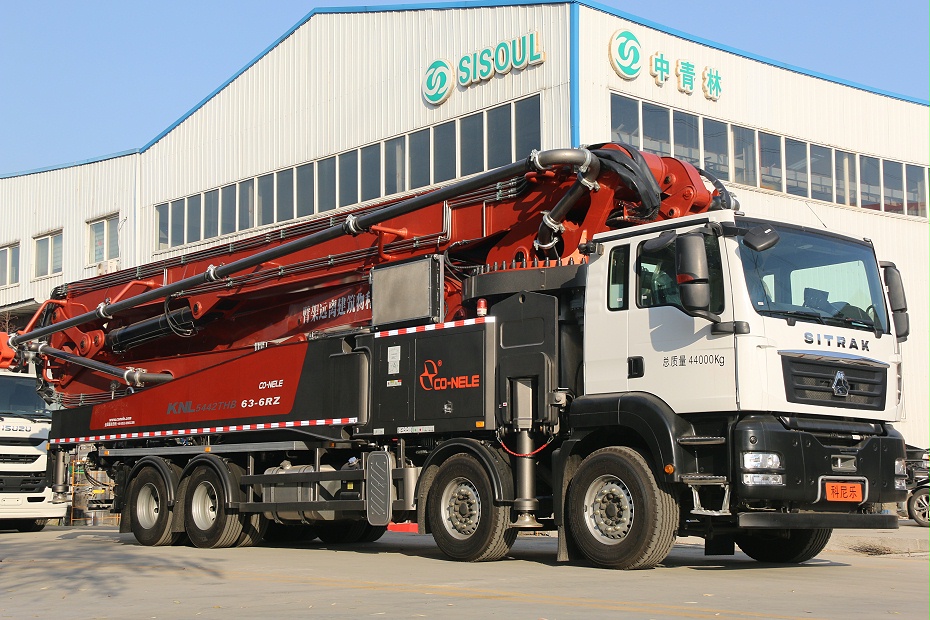

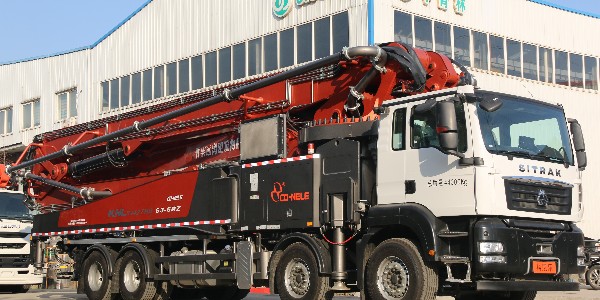

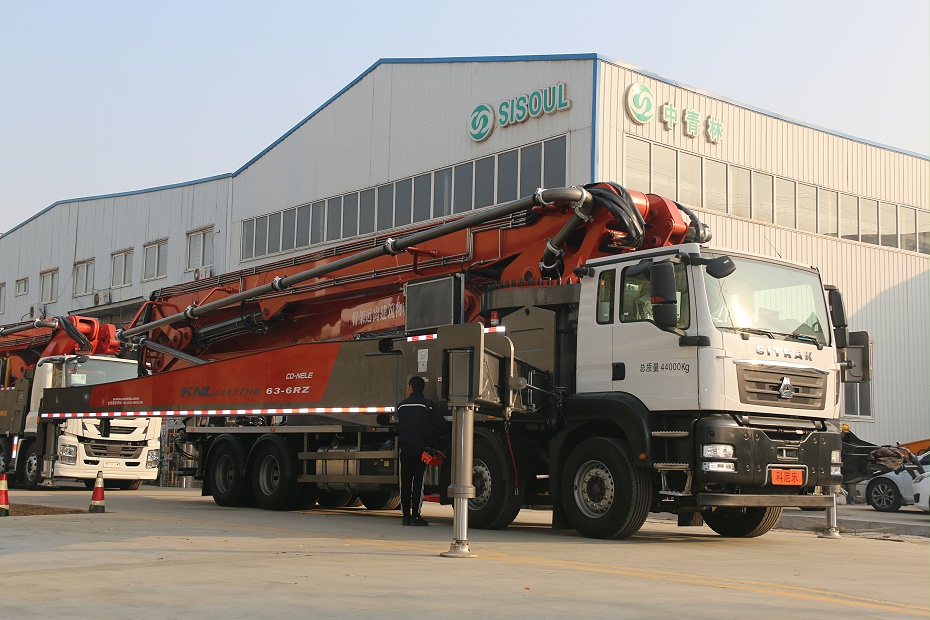

型號Model

KNL5442-63X-6RZ

項目

單位

值

泵送系統Pumping system

最大理論輸送量Max. Theor. output

m³ /h

170m3/h

混凝土最大出口壓力Max. Theor. concrete output Pressure

MPa

10.1

料斗容積   Hopper capacity

L

600

上料高度 Filling height

mm

1450

液壓系統型式 Hydraulic system type

閉式  Closed  loop

分配閥形式Distribution valve

S管閥 S valve

混凝土缸徑× 行程 Concrete cylinder dia.×stroke

mm

φ260× 2100

液壓油冷卻Hydraulic oil cooling

風冷Air cooling

推薦塌落度 Recommended concrete slump

mm

160-220

最大骨料尺寸    Max. aggregate dimension

mm

40

臂架Placing boom

結構形式 Structure type

63-6RZ

最大布料高度 Placing depth

m

63

最大布料半徑 Horizontal distance

m

58

最大布料深度 Placing depth

m

42.2

回轉角度Slewing angle

±360°

輸送管直徑  Pipe diameter

mm

125

末端軟管長度End hose length

mm

3000

底盤及整車Chassis and the whole machine

底盤型號Chassis model

重汽汕德卡ZZ5446V516MF1

軸距 Wheelbase

mm

1950+4 800+1 40 0
